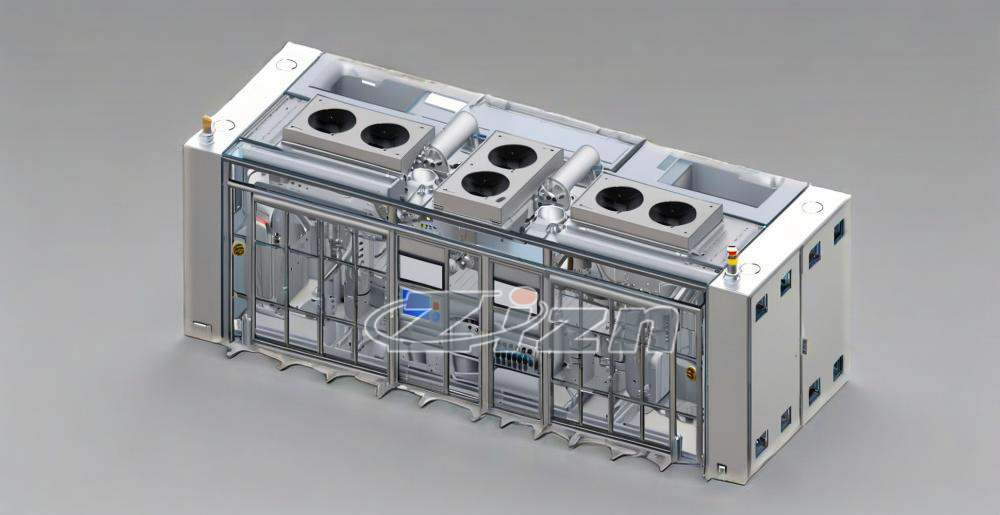

MLCC-積層工程-デュアルプラットフォーム積層機 PP-1000
優位性：
1、剥離積層と仕上げはその大部分を並行して行います。
2、レーザーによる切り離し技術を使用しています。
3、積層作業過程でも誤差の補正を自動で行うことが可能です。
4、完全閉ループ精度視覚制御を搭載しています。
5、自動分切りとコード印字機能を搭載しています。仕様詳細：
|
機器寸法 |
6281 mm（L）×2180 mm（W）×2776 mm（H） |
|
重量 |
20 t |
|
剥離寸法 |
465mm×465mm，440mmx440mm |
|
機械式シングルサイクル動作CT |
3.5秒/層（仕上げ1.0秒を含む） |
|
最高積層数 |
1000層 |
|
圧着切断後の最大厚さ |
5mm Max |
|
Petフィルム幅 |
お客様のご要望による |
|
バーの材質 |
耐熱ゴム、寸法：500mmx500mmx0.25mm |
|
位置決め方法(ビジョン) |
切断ビジュアル位置決め補正、剥離ビジュアル補正、積層ビジュアル誤差補正及び検査 |
|
積層圧力 |
積層圧プラットフォーム:30ton 圧着プラットフォーム：80ton |
|
積層精度 |
0≤20μm |
|
位置ズレ範囲 |
X軸：0-10mm Y軸：0-2mm |
|
巻出/巻取フィルム直径（mm） |
＜∮600 |
|
媒体巻出装置巻径 |
6 inch/3 inch（互換性あり） |
|
媒体巻取装置巻径 |
3 inch |
|
保護層巻出/巻取裝置巻径 |
3 inch |
|
設置場所の地表耐荷重 |
2200kg/㎡以上 |
|
区分 |
項目 |
基準 |
備考 |
|
各軸位置決定精度 |
X軸（位置決めテーブル） |
2μm |
|
|
Y軸（位置決めテーブル） |
2μm |
|
|
|
Θ軸（位置決めテーブル） |
2μm |
|
|
|
剥離テーブルX軸 |
5μm |
|
|
|
剥離テーブルZ軸 |
5μm |
|
|
|
張力制御 |
設定範囲 |
2-4kgf |
|
|
停止精度 |
±0.1kgf |
|
|
|
各軸の重複精度 |
X軸（位置決めテーブル） |
5μm |
|
|
Y軸（位置決めテーブル） |
5μm |
|
|
|
Θ軸（位置決めテーブル） |
5μm |
|
|
|
機械静態精度 |
導入ローラー円周振れ公差 |
30μm |
常温下 |
|
吸盤ローラー円周振れ公差 |
30μm |
||
|
剝離テーブル平面度 |
20μm |
||
|
積層ヘッド平面度 |
20μm |
||
|
圧縮テーブル平面度 |
20μm |
||
|
積層ヘッド、圧縮テーブルの平面度 |
20μm |
||
|
圧力範囲 |
プレス圧力分布（圧力範囲） |
30 t |
常温/60℃ |
|
温度 |
圧縮テーブル/メイン圧縮テーブル上 |
±3℃ |
|
|
Petフィルム送り制御 |
フィルム送りY方向精度 |
＜1mm |
自動運行中 |
|
フィルム位置決定X方向停止精度 |
＜0.5m |
|
|
|
真空圧力 |
吸着ローラー（媒体/Cover） |
-30Kpa |
デジタル表示制御 |
|
剥離テーブル（媒体/Cover） |
-50Kpa |
|
|
|
積層ヘッド |
-50Kpa |
|
|
|
圧縮テーブル |
-50Kpa |
|
