MLCC-烧附工序-烧端自动排片收片设备 CL-2100+CL-2200
设备介绍：
烧端炉自动投料设备是人工将装有载网/盖网的治具投入设备，chip倒入料斗内，通过自动排料机构将chip均匀撒在载网上，并列输入烧端炉；自动收料设备是将烧端炉内输出的网片自动抓取，然后将chip收集进行筛选，空载网/盖网自动装入治具内。
自动排料设备优势说明：
1、矩阵/平铺式布料作业，避免烧结粘连；
2、AB双M/G Mesh供料，可确保不停机作业；
3、配置消磁器，满足有消磁需求的产品机种；
4、配置叠层工位，可满足1/2/3层的工艺要求；
5、与炉膛对接，设备自动运行，无人化作业；
6、设计快速定位，方便移机点检炉膛；
7、设计lot结束清料程序，与收料有通讯，避免混料。

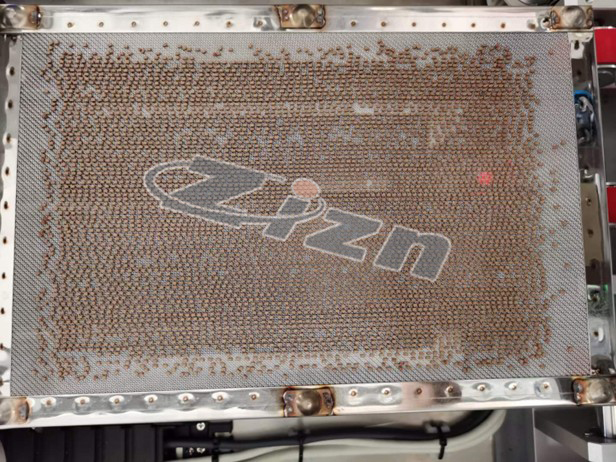

矩阵式布料效果：

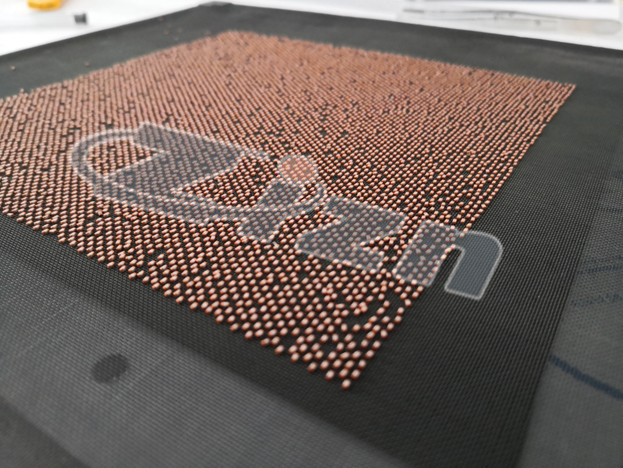

平铺式布料效果：
自动排料设备参数：

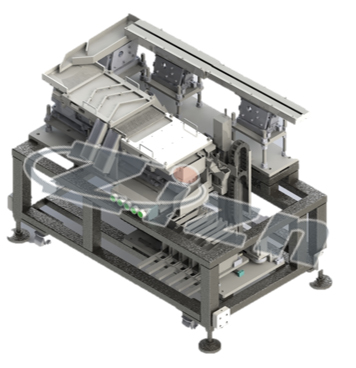

自动收料设备优势说明：
1、自动对接烧端炉出口，平稳过度后加速拉开Mesh间距；
2、小于100mm落料高度，减少物料磕碰不良；
3、配置自动筛选装置，粉末、粘连自动快速筛选完成；
4、多工位塑料带自动装袋设计，避免端头与空气接触时间过长而氧化；
5、配置AB双Mesh回收MG，避免停机堵塞炉膛；
6、配置自动Mesh清扫装置（需根据实际Mesh评估）。
可选配 自动筛选装置（可精密筛选一字型和L型粘连）
自动收料设备参数：
自动排料设备优势说明：
1、矩阵/平铺式布料作业，避免烧结粘连；
2、AB双M/G Mesh供料，可确保不停机作业；
3、配置消磁器，满足有消磁需求的产品机种；
4、配置叠层工位，可满足1/2/3层的工艺要求；
5、与炉膛对接，设备自动运行，无人化作业；
6、设计快速定位，方便移机点检炉膛；
7、设计lot结束清料程序，与收料有通讯，避免混料。
矩阵式布料效果：
平铺式布料效果：
|
设备尺寸(mm） |
2700*2500*3000 |
|
额定电压 |
220V ±10% |
|
额定频率 |
50Hz ±1% |
|
设备总功率 |
7kw |
|
设备工作气体压力 |
0.4～0.45 MPa |
|
设备CT |
满足炉带速度 |
|
Mesh投入量 |
50片/MG |
|
布料计量 |
铺满率＞90% |
自动收料设备优势说明：
1、自动对接烧端炉出口，平稳过度后加速拉开Mesh间距；
2、小于100mm落料高度，减少物料磕碰不良；
3、配置自动筛选装置，粉末、粘连自动快速筛选完成；
4、多工位塑料带自动装袋设计，避免端头与空气接触时间过长而氧化；
5、配置AB双Mesh回收MG，避免停机堵塞炉膛；
6、配置自动Mesh清扫装置（需根据实际Mesh评估）。
可选配 自动筛选装置（可精密筛选一字型和L型粘连）
|
设备尺寸(mm） |
1900*2400*2200 |
|
额定电压 |
220V ±10% |
|
额定频率 |
50Hz ±1% |
|
设备总功率 |
6kw |
|
设备工作气体压力 |
0.4～0.45 MPa |
|
设备CT |
满足炉带速度 |
|
Mesh回收量 |
50片/MG |
|
粘连筛选率 |
＞99% |
