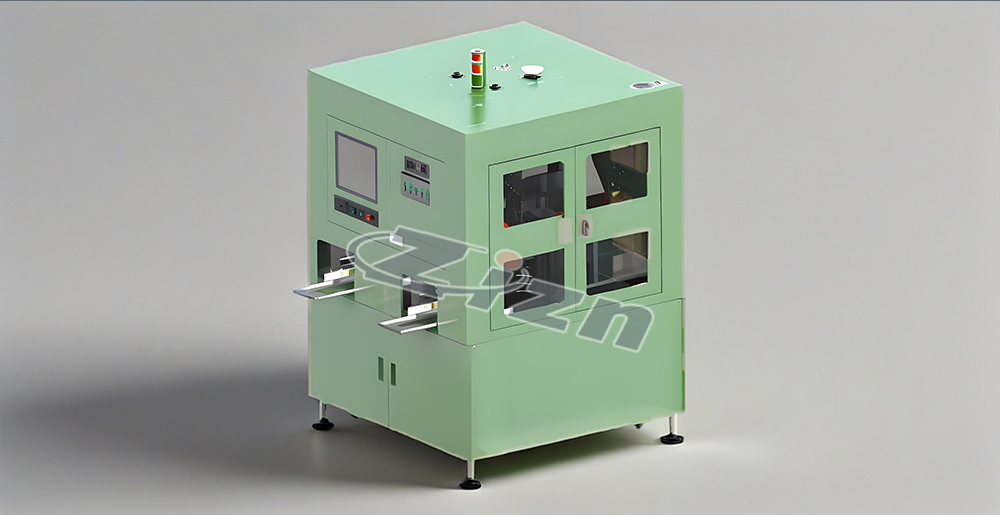

MLCC-切断工程-精密化エッジカット分割機 ST-2000
設備機器について：
切断機は圧着工程でプレスされる前の製品を対象に４辺を除去し、分割作業を行う設備です。
優位性：
1、予熱は上下から圧接して行い、バーを変形から守ります。
2、プリセットカメラを搭載、厚み検査を行い、加工不良を防止します。
3、最初の一辺はスマートエッジカット、その後に両サイドの位置決め識別を行い、エッジカットと切り離しの精密加工を実現させました。
4、切断刃とテーブルが接触しない設計で切断ツールが長持ちします。
5、能動型廃材排出装置設計で廃材が溜まったり、飛び散ることがありません。
仕様詳細：
|
外形寸法(長*幅*高mm) |
1770*1770*1512（参考データ） |
|
機器重量（kg） |
2000kg（参考データ） |
|
定格電圧(rated voltage) |
単相220v |
|
定格周波数(rated frequency) |
50Hz |
|
定格電圧（rated power） |
11.5KW（参考データ） |
|
動作電圧（acting power） |
7KW（参考データ） |
|
圧縮空気( compressed air) |
0.45-0.55MPa |
|
切断テーブル真空域（mm） |
310*310，225*225 |
|
加熱温度(℃) |
常温～90±3 |
|
切断テーブル円周振れ公差 |
＜20μm |
|
Y軸重複精度（μm） |
±5 |
|
回転軸の重複精度（円弧） |
±1 |
|
Z軸重複精度（μm） |
±5 |
|
吸盤真空度（kpa） |
-99～-50 |
|
切断刃モジュール規格 |
320個 |
|
切断方法&CT時間 |
エッジのみ（4ストローク）：CT=20s 十字切断（2ストローク）：CT=18s エッジ+十字切断（6ストローク）：CT=25s |
|
机械位置決め精度（μm） |
＜20 |
|
切断可能最小幅（mm） |
バーの切断ラインからエッジの幅により決定 |
|
廃棄物収集 |
あり |
